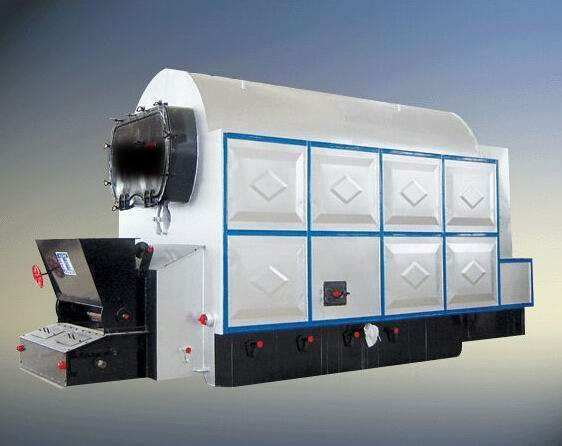

链条蒸汽锅炉

2019-09-29 08:00:00人已围观

简介链条蒸汽锅炉产品介绍：链条蒸汽锅炉采用双锅筒横置式布置，鳞片式炉排，膜式水冷壁结构，水冷拱专利技术，可单层或双层灵活布置，具有结构紧凑，密封好，荷重轻，升温升压快，出力足，安装方

链条蒸汽锅炉产品介绍：链条蒸汽锅炉采用双锅筒横置式布置，鳞片式炉排，膜式水冷壁结构，水冷拱专利技术，可单层或双层灵活布置，具有结构紧凑，密封好，荷重轻，升温升压快，出力足，安装方便等特点。该类型锅炉燃烧系统运行稳定，煤种适应性强，加之自身具有除尘功能，使锅炉的排烟黑度和原始排尘浓度均符合环保要求。

工作原理：

给煤系统是由加煤斗进行自动落煤，借助煤闸门来调节链条炉排上煤层的厚度，另外再通过改变炉排的行进速度来达到调节给煤量以适应锅炉负荷及煤质的变化。炉排为顺转鳞片式不漏煤炉排，整个燃烧设备由下部导轨、支架、主动轴、从动轴、炉链与炉条、前挡风门、挡渣器等组成。

产品结构：

基本结构由上锅筒、下锅筒、水冷壁、对流管束、省煤器、空气预热器等部件组成。上下锅筒之间设置对流管束，烟气横向冲刷流动，锅炉尾部布置省煤器和空气预热器。锅炉前部由水冷壁组成炉膛。

产品性能特点：

一、热效率高

1.锅炉本体采用膜式水冷壁全密封结构。锅炉密封性好不漏风，降低了散热损失和排烟损失，提高了锅炉热效率，同时改善了锅炉房工作环境。

2.锅炉尾部布置省煤器和空气预热器，有效利用烟气余热，提高锅炉热效率。

二、燃烧效率高

1.锅炉采用双侧进风独立风室结构，可以灵活调节各风室风量风压大小，保证燃烧效果。

2.采用特有的二次风结构，有效的改善了炉内的空气动力场，将炽热的颗粒引向前拱，有利于燃料的引燃点火，同时也延长了燃料在炉内的停留时间，提高了燃料的适应性和利用率。

三、先进的拱形设计

1.炉拱拱型设计采用西安交大获国家科技进步二等奖的炉拱最新科技成果，形成明显的倒“α”烟气流程，锅炉煤种适应性强。

2.锅炉前后拱为水冷“湿拱”结构，拱管对前后拱不仅起到“筋”强度加强作用，同时也起到衡定炉拱温度，保护炉拱作用。

四、运行灵活，使用寿命长

1.燃烧设备采用鳞片式链条炉排，漏风少，耐高温，采用双侧进风独立风室结构，可以灵活调节各风室风量风压大小。

2.采用推拉式闸板清灰装置。闸板为耐热铸铁精加工面结构，有效防止二次燃烧变形和炉排漏风。　技术参数：
